橡膠壩錨固系統
橡膠壩需由錨固構件將壩袋安裝固定在壩底板的岸墻（或中墩）上，形成一個密封的袋體，用水或氣將壩袋充脹，構成可升高擋水或降低泄流的橡膠壩。錨固系統構件需要滿足設計的強度和耐久性，達到牢固可靠和嚴密不透水（氣）的要求。橡膠壩的錨固結構型式多種多樣，最常用的為螺栓壓板式錨固、楔塊擠壓式錨固兩種。螺栓壓板式錨固的構件由螺栓和壓板組成。壓板材料可選擇不銹鋼、普通鋼或鑄鐵等；螺栓材料通常為普通鋼。

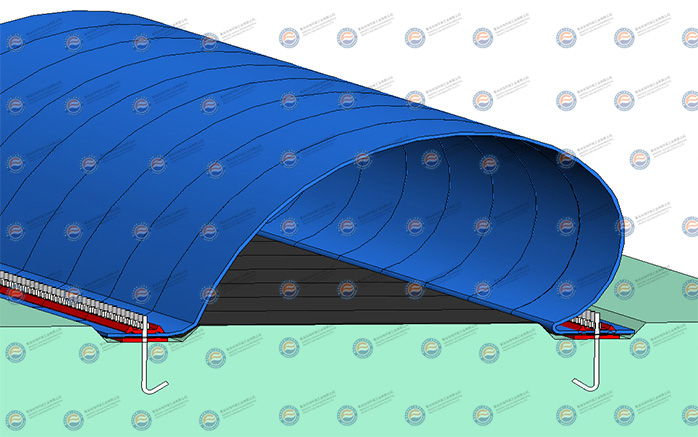

橡膠壩安裝三維展示圖

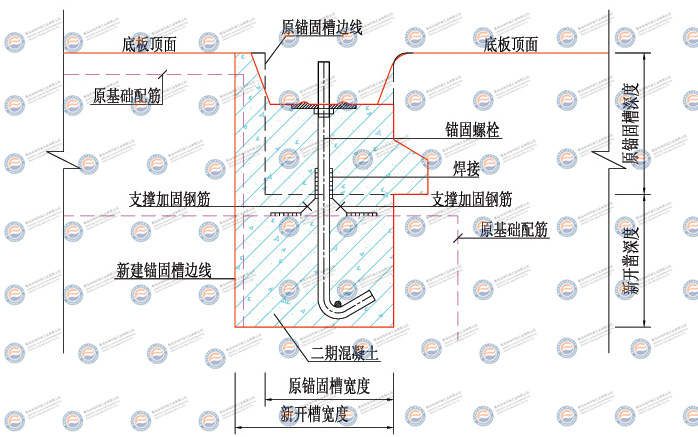

錨固槽大樣圖（楔塊改螺栓錨固槽圖）
橡膠壩錨固圖
橡膠壩壩袋安裝
華海生產的橡膠壩壩袋和底墊片出廠前嚴格檢查尺寸，并畫出錨固線和錨固中心線，并在醒目位置做出上下游標記。
01

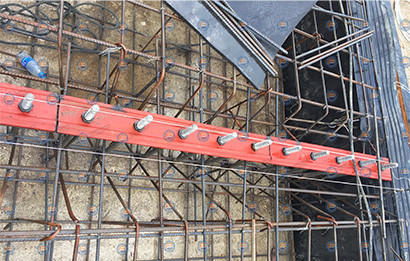

螺栓、墊板預埋焊接
02
支錨固槽模板
03

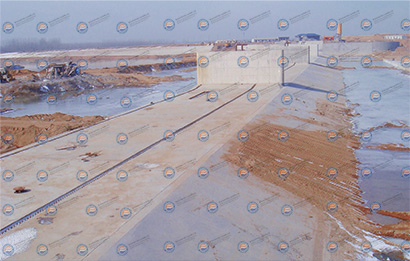

混凝土澆注
04

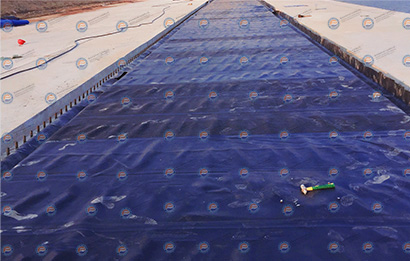

底墊片展開就位
05
安裝止水/止氣海綿
06

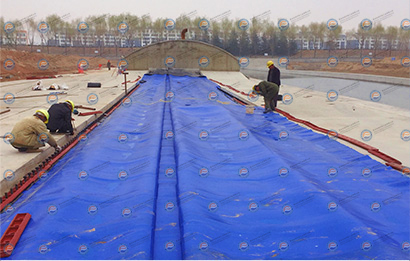

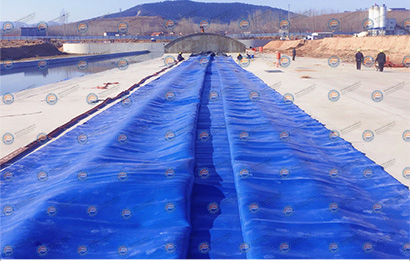

壩袋展開就位
07

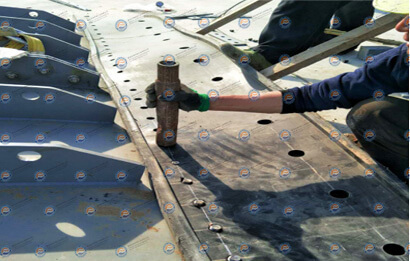

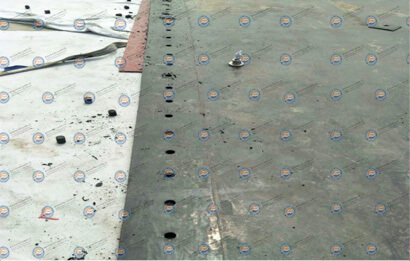

壩袋鉆孔安裝
08

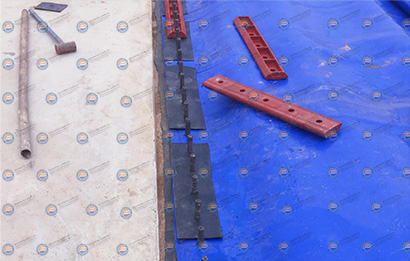

安裝加強片
09

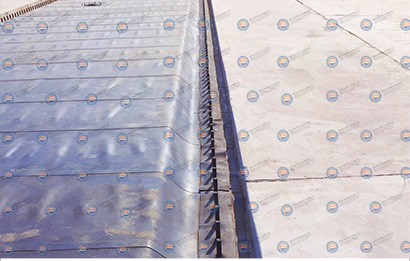

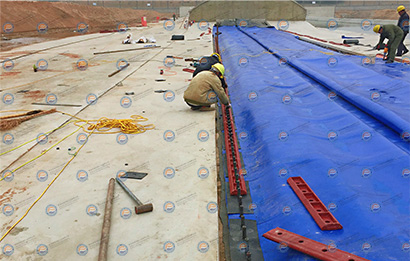

安裝上壓板并緊固
10

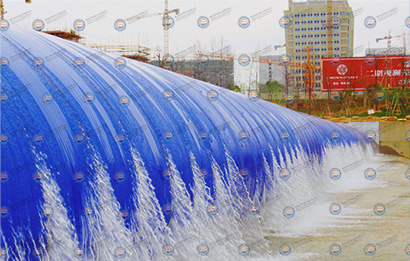

充水/充氣試驗
11

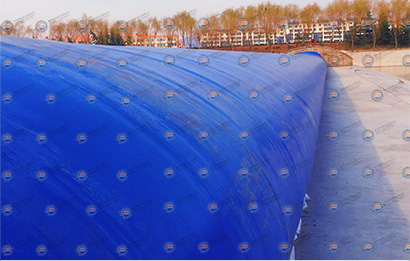

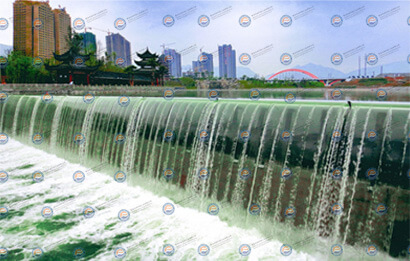

橡膠壩運行
氣盾壩安裝過程
01

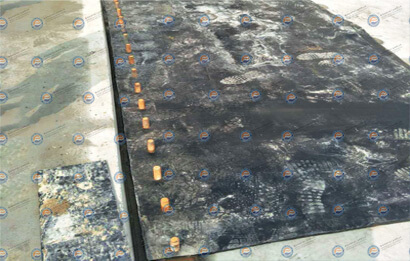

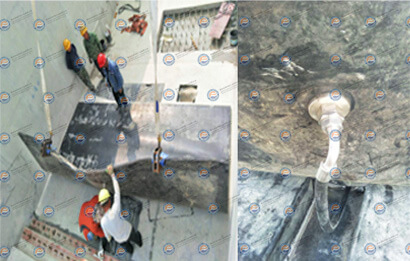

氣囊打孔
02
氣囊充排氣軟管安裝
03

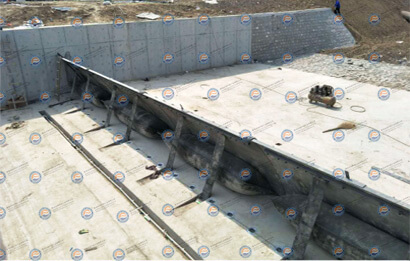

氣囊安裝就位
04

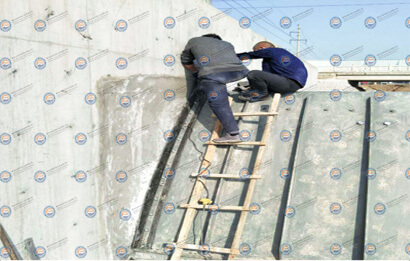

橡膠鉸鏈軟連接與盾板安裝
05
盾板吊裝到位
06
錨固壓板安裝
07
側止封安裝
08
限位帶安裝
09
充氣試驗
10
蓄水運行
